Flow meter (เครื่องวัดอัตราการไหล) คืออะไร ทำงานอย่างไร

Last updated: 7 พ.ค. 2567  |  229 จำนวนผู้เข้าชม  |


Flow meter คืออะไร

Flow meter หรือ เครื่องวัดการไหล ใช้วัดปริมาณหรือมวลของสารไหลเพื่อกำหนดอัตราการไหล มีหลายประเภทของเครื่องวัดอัตราการไหล แต่ละประเภททำงานตามหลักการของมันเอง และแตกต่างกันในความแม่นยำและความต้องการของระบบ มิเตอร์วัดการไหลสามารถใช้งานได้ทั้งในระบบปิด เช่น ในท่อ และระบบเปิด เช่น ในช่องทางหรือแม่น้ำ การอ่านค่ามิเตอร์วัดการไหลมีหลายวิธี ตัวอย่างเช่น มิเตอร์วัดการไหลแบบอิเล็กทรอนิกส์อ่านได้จากหน้าจอดิจิทัลหรือส่งข้อมูลไปยังซอฟต์แวร์ บางรุ่นมีแป้นหมุนและหน้าจออะนาล็อก ในขณะที่บางรุ่นใช้องค์ประกอบลอยในหลอดแก้วที่คล้ายกระบอกสูบตวง

ทำไมถึงต้องใช้เครื่องวัดอัตราการไหล

วัตถุประสงค์หลักของการใช้เครื่องวัดการไหล ได้แก่ :

  • การตรวจสอบ (Monitoring): ผู้ปฏิบัติงานสามารถรับรองการทำงานและประสิทธิผลที่เหมาะสมได้โดยใช้เครื่องมือวัดอัตราการไหลเพื่อตรวจสอบอัตราการไหลและมวลของวัสดุ
  • การตรวจจับการรั่วไหล (Leak detection): การตรวจสอบอัตราการไหลช่วยในการตรวจจับการรั่วไหลของท่อได้ ซึ่งสามารถลดการสูญเสียและป้องกันความเสียหายต่อสิ่งแวดล้อมที่อาจเกิดขึ้นได้
  • ความปลอดภัย (Safety): การใช้เกจวัดแรงดันที่เหมาะสมร่วมกับการวัดการไหลสามารถป้องกันไม่ให้เกิดแรงดันเกินในท่อ นอกจากนี้การวัดการไหลยังช่วยให้สามารถรักษาอัตราการไหลที่เหมาะสมได้ ซึ่งจำเป็นสำหรับกระบวนการทำความเย็นในอุตสาหกรรม
  • งบประมาณ (Billing): ความแม่นยำในการวัดอัตราการไหลและมวลของสารเป็นสิ่งสำคัญสำหรับงบประมาณและการปฏิบัติตามกฎระเบียบในหลายๆ อุตสาหกรรม
  • การปฏิบัติตามมาตรฐานสิ่งแวดล้อม (Environmental compliance): เครื่องมือวัดอัตราการไหลสามารถตรวจสอบการปล่อยก๊าซเรือนกระจก การปล่อยของเสีย และการใช้น้ำ ช่วยให้ภาคอุตสาหกรรมสอดคล้องกับข้อกำหนดด้านสิ่งแวดล้อม



ประเภทของเครื่องวัดอัตราการไหลแบบปริมาตร

มีหลายประเภทของมิเตอร์วัดอัตราการไหลแบบปริมาตรที่สามารถเลือกใช้ได้ โดยแต่ละประเภทจะมีหลักการทำงานที่แตกต่างกัน นี่คือบางประเภทที่พบได้ทั่วไป:

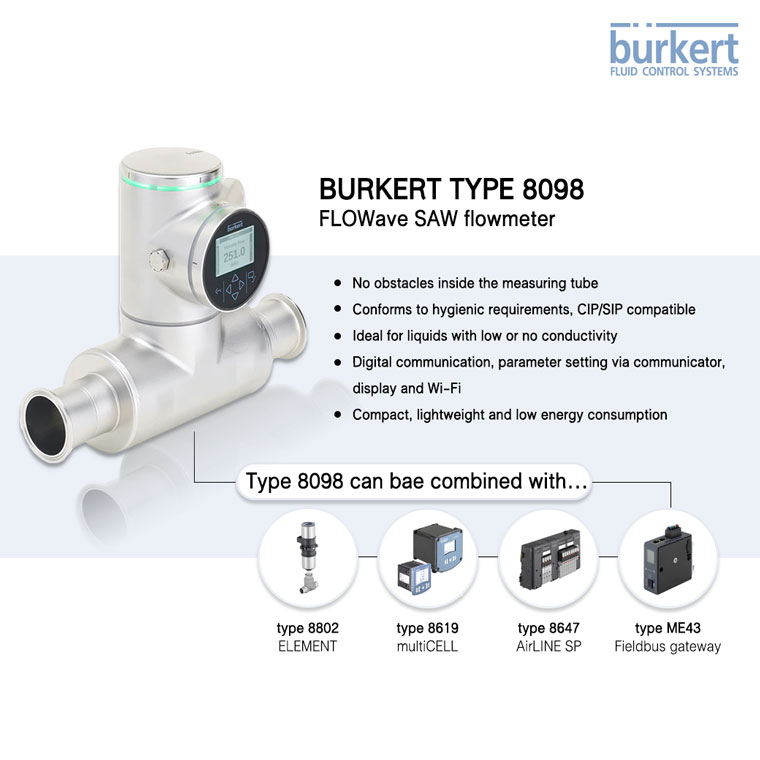

  • Surface acoustic wave (SAW) flow meters: เครื่องวัดการไหลของคลื่นเสียง SAW เป็นอุปกรณ์ที่ใช้คลื่นเสียงพื้นผิวในการวัดอัตราการไหลของของเหลวโดยไม่ก่อให้เกิดการรบกวน มันทำงานโดยการวิเคราะห์การเปลี่ยนแปลงในการแพร่กระจายของคลื่นที่เกิดจากการไหลของของเหลว สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับการทำงาน หลักการ และคุณสมบัติของเครื่องวัดอัตราการไหล SAW สามารถอ่านได้จากบทความ เครื่องวัดอัตราการไหล Burkert 8098 ของเรา



  • Differential head: ใช้ในการวัดความแตกต่างของแรงดันระหว่างสิ่งกีดขวาง เช่น Orifice plates หรือ Venturi meter
  • Differential area (Rotameters): ใช้การลอยของวัตถุในท่อเรียวเพื่อวัดอัตราการไหลแบบมองเห็นได้ด้วยสายตา

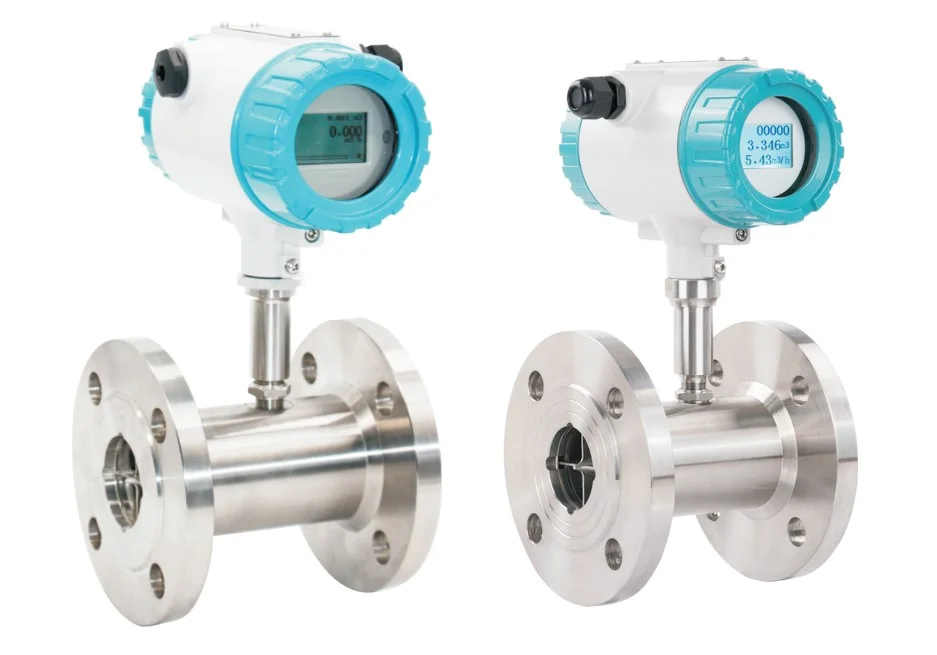

  • Turbine flow meters: อุปกรณ์ที่วัดความเร็วการไหลของของไหลโดยใช้การหมุนของโรเตอร์ที่มีใบพัด เลือกดูสินค้า Turbine flow meters

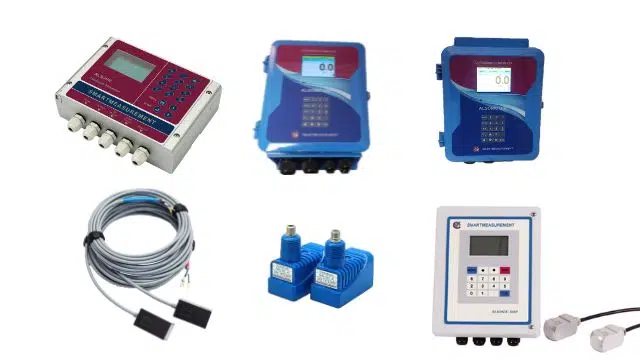

  • Ultrasonic flow meters: เครื่องวัดอัตราการไหลแบบอัลตราโซนิกคำนวณอัตราการไหลโดยการวัดความต่างของเวลาในการส่งสัญญาณอัลตราโซนิก

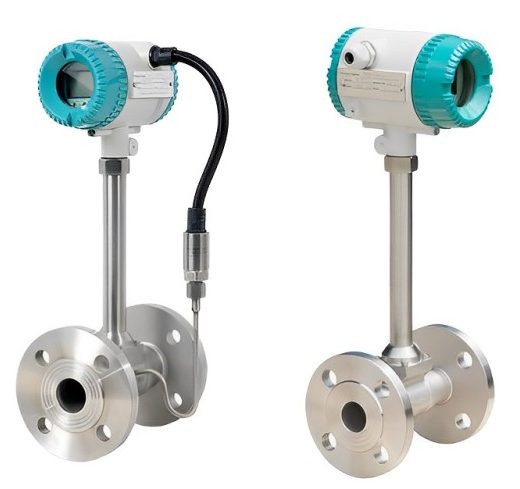

  • Vortex flow meters: เครื่องวัดกระแสน้ำวนกำหนดอัตราการไหลโดยการวัดความถี่ของกระแสน้ำวนที่เกิดจากตัวกีดขวางในกระแสการไหลของของไหล

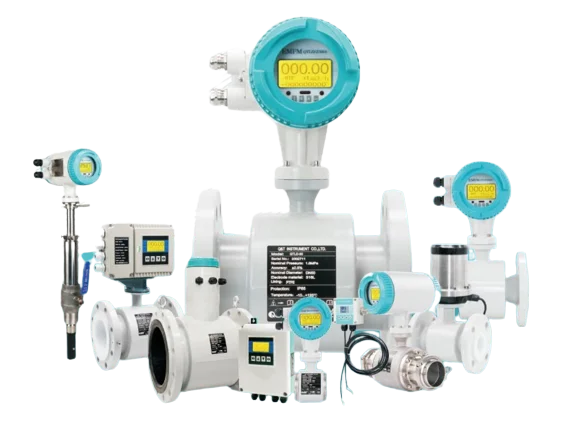

  • Electromagnetic flow meters: เครื่องวัดอัตราการไหลของแม่เหล็กไฟฟ้า ใช้การเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อวัดแรงดันไฟฟ้าที่เกิดจากของไหลที่เป็นสื่อกระแสไฟฟ้าที่ไหลผ่านสนามแม่เหล็ก

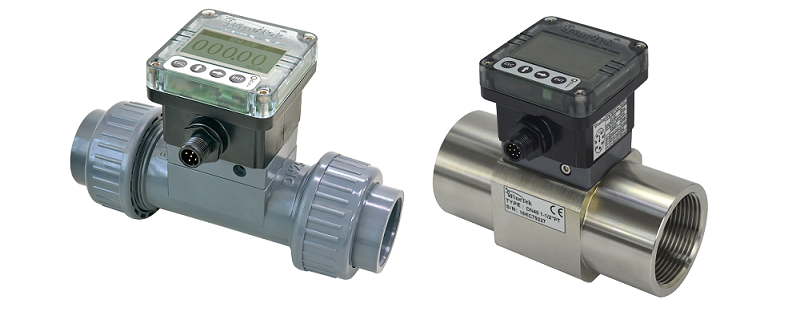

  • Paddle wheel flow meters: เครื่องวัดการไหลแบบล้อพายทำงานโดยใช้ล้อหมุนที่มีใบพัดเพื่อวัดอัตราการไหลของของเหลวที่ไหลผ่านและกระทบกับใบพัดนั้นๆ



Mass flow meters

เครื่องวัดอัตราการไหลของมวลมีสองประเภทหลัก: เครื่องวัดอัตราการไหลของมวลแบบความร้อนและเครื่องวัดอัตราการไหลของมวลแบบโคริโอลิส ทั้งสองประเภทนี้วัดมวลของวัสดุที่ไหลผ่านมิเตอร์ โดยมีวัตถุประสงค์หลักในการตรวจวัดก๊าซ แต่ก็สามารถใช้วัดของเหลวได้ในบางกรณี

Thermal mass flow meters

เครื่องมิเตอร์วัดการไหลของความร้อน ทำงานโดยใช้แหล่งความร้อนเพื่อส่งความร้อนเข้าสู่กระแส และใช้เซ็นเซอร์วัดการเปลี่ยนแปลงอุณหภูมิ หรือใช้เพื่อควบคุมปริมาณพลังงานที่จำเป็นในการรักษาอุณหภูมิของแหล่งความร้อนให้คงที่ แหล่งความร้อนนี้สามารถไหลเข้าสู่กระแสได้โดยตรงหรืออาจตั้งอยู่ภายนอกเครื่องมิเตอร์ อ่านบทความเพิ่มเติมเกี่ยวกับ Thermal mass flow meters

Coriolis mass flow meters

มิเตอร์วัดอัตราการไหลของมวลโบลิทาร์ประกอบด้วยส่วนที่หมุนได้ซึ่งส่งแรงโบลิทาร์ไปยังสื่อที่ไหลผ่าน อุปกรณ์นี้สามารถจับคู่โมเมนตัมเชิงมุมที่เกิดขึ้นกับมวลของสื่อได้และมีความสัมพันธ์โดยตรงกับมวลนั้นๆ เลือกดูสินค้า Coriolis mass flow meters จาก FLU-TECH

หลักเกณฑ์การเลือกใช้เครื่องวัดอัตราการไหล

เมื่อเลือกเครื่องวัดการไหล ควรพิจารณาหลักเกณฑ์ดังต่อไปนี้:

  1. ขนาดการเชื่อมต่อ (Connection size): ในการเชื่อมต่อมิเตอร์วัดการไหลกับท่อ จำเป็นต้องตรวจสอบให้แน่ใจว่าขนาดของทั้งสองตรงกัน
  2. ประเภทของการเชื่อมต่อ (Connection type): มีหลายแบบให้เลือกใช้ ได้แก่ การเชื่อมต่อแบบหน้าแปลน, เกลียว, และแคลมป์
  3. ความดันและอุณหภูมิ (Pressure and temperature): ให้ตรวจสอบว่ามิเตอร์วัดอัตราการไหลนั้นสามารถทนต่อสภาวะความดันและอุณหภูมิที่ปกติในระบบได้หรือไม่
  4. ประเภทของของไหล (Fluid type): ให้แน่ใจว่าเครื่องมือวัดการไหลสามารถรองรับได้ทั้งของเหลวและก๊าซ และต้องเข้าใจลักษณะเฉพาะของของไหล เช่น ความหนาแน่น ความหนืด และความสามารถในการนำไฟฟ้าา
  5. ความแม่นยำและความสามารถในการทำซ้ำ (Accuracy and repeatability): การใช้งานที่หลากหลายต้องการความแม่นยำที่ไม่เหมือนกัน ความแม่นยำของเครื่องมือวัดอัตราการไหลมักจะแสดงเป็นเปอร์เซ็นต์ เช่น 1% ซึ่งเปอร์เซ็นต์ที่ต่ำกว่าหมายถึงความแม่นยำที่สูงขึ้น
  6. ตำแหน่งการติดตั้ง (Installation location): มิเตอร์วัดการไหลแต่ละประเภทมีข้อกำหนดการติดตั้งที่แตกต่างกัน ควรอ่านคู่มือการติดตั้งอย่างละเอียด ดูบทความของเราเกี่ยวกับการติดตั้งมิเตอร์วัดอัตราการไหลเพื่อข้อมูลเพิ่มเติมเกี่ยวกับปัญหาที่อาจเกิดขึ้นระหว่างการวัดของเหลวและวิธีการติดตั้งที่เหมาะสมสำหรับมิเตอร์วัดอัตราการไหลของคุณ

การใช้งานเครื่องวัดอัตราการไหล

เครื่องวัดปริมาตรและมวลไหลวัดอัตราการไหลของสารที่เคลื่อนผ่านระบบได้ ทั้งสองประเภทสามารถใช้กับของเหลวและก๊าซในการประยุกต์ใช้งานได้ อย่างไรก็ดี เครื่องวัดปริมาตรมักเหมาะกับการวัดของเหลวมากกว่า ในขณะที่เครื่องวัดมวลเหมาะกับการวัดก๊าซมากกว่า

Volumetric flow meters

  • อุตสาหกรรมเคมีและยา: เครื่องวัดการไหลมีบทบาทสำคัญในการรับประกันความแม่นยำของกระบวนการจ่าย, การผสม, และปฏิกิริยา โดยทำการวัดการไหลของสารเคมี, ตัวทำละลาย, และส่วนผสมทางเภสัชกรรมต่างๆ
  • อุตสาหกรรมน้ำมันและก๊าซ: การวัดการไหลอย่างแม่นยำเป็นสิ่งจำเป็นสำหรับการเรียกเก็บเงินและการควบคุมกระบวนการ
  • อุตสาหกรรมเครื่องดื่ม: การแบ่งส่วนและการผสมเครื่องดื่มอย่างแม่นยำสามารถทำได้ด้วยการใช้เครื่องมือวัดการไหลของของเหลว
  • การบำบัดน้ำเสีย: โรงบำบัดน้ำและบำบัดน้ำเสียใช้เครื่องวัดการไหลในเครือข่ายการจ่ายน้ำเพื่อวัดปริมาณน้ำสะอาด, น้ำเสีย, หรือการไหลของตะกอน
  • การชลประทานและการเกษตร: เครื่องวัดการไหลช่วยให้เกษตรกรสามารถเพิ่มประสิทธิภาพและอนุรักษ์ทรัพยากรน้ำได้

Mass flow meters

  • การจ่ายก๊าซธรรมชาติ: เครื่องวัดอัตราการไหลของมวลสามารถวัดการไหลของก๊าซธรรมชาติที่สถานีถ่ายโอนได้อย่างแม่นยำ ซึ่งมีความสำคัญสำหรับการเรียกเก็บเงิน การจัดสรร และการปฏิบัติตามข้อกำหนดต่างๆ
  • การผลิตเซมิคอนดักเตอร์: มิเตอร์วัดอัตราการไหลของมวลควบคุมและวัดก๊าซชนิดพิเศษและสารเคมีในกระบวนการผลิตที่ใช้ในการผลิตเซมิคอนดักเตอร์
  • HVAC: เครื่องวัดอัตราการไหลของมวลใช้สำหรับวัดการไหลของอากาศและก๊าซต่างๆ ภายในระบบ HVAC
  • การควบคุมการเผาไหม้และการตรวจสอบการปล่อยก๊าซเรือนกระจก: เครื่องมือวัดอัตราการไหลของมวลจะตรวจวัดการไหลของอากาศที่ใช้ในการเผาไหม้, ก๊าซเชื้อเพลิง, และก๊าซไอเสียจากหัวเผาในอุตสาหกรรม, หม้อไอน้ำ, และเครื่องยนต์ต่างๆ



คำถามที่พบบ่อย

เครื่องวัดการไหลคำนวณการไหลอย่างไร

เครื่องวัดอัตราการไหลมีหลายประเภทด้วยกัน แต่ละประเภทก็มีหลักการทำงานที่แตกต่างกัน ตัวอย่างเช่น บางประเภทวัดความดันที่แตกต่างกัน ขณะที่บางประเภทวัดค่าการนำไฟฟ้าของของเหลว

เครื่องวัดอัตราการไหลสองประเภทคืออะไร

มีเครื่องวัดการไหลสองประเภท ได้แก่ เครื่องวัดการไหลแบบปริมาตรและเครื่องวัดการไหลเชิงมวล



 อ้างอิง BURKERT
