ข้อต่อลม (Pneumatic Fitting) และ อุปกรณ์ต่อร่วมระบบลม

Last updated: 28 มี.ค. 2567  |  1176 จำนวนผู้เข้าชม  |

ข้อต่อลม (Pneumatic Fitting) หรือที่เรียกว่าอุปกรณ์ต่อลมหรือคอนเนคเตอร์ เป็นส่วนสำคัญของระบบนิวแมติกส์ ช่วยให้การไหลเวียนของอากาศและการเชื่อมต่อเป็นไปอย่างราบรื่น มีการเชื่อมต่อที่ปลอดภัยและปราศจากการรั่วไหลระหว่างส่วนประกอบนิวเมติกส์ เช่น ท่ออากาศ ท่อ วาล์ว และกระบอกสูบ

ข้อต่อลม อำนวยความสะดวกในการถ่ายโอนอากาศหรือก๊าซระหว่างส่วนต่างๆ ของระบบ ทำให้มั่นใจได้ถึงการไหลและการควบคุมที่เหมาะสม มีจำหน่ายในประเภท วัสดุ และขนาดต่างๆ เพื่อรองรับความต้องการในการเชื่อมต่อและการใช้งานที่แตกต่างกัน ระบบและอุปกรณ์เหล่านี้ถูกนำมาใช้อย่างแพร่หลายในปัจจุบันในอุตสาหกรรมและการใช้งานทุกประเภท ตั้งแต่การก่อสร้าง การประกอบ และการตั้งค่าสายการผลิต ไปจนถึงเครื่องจักรอุตสาหกรรม เครื่องมือพกพา และอุปกรณ์โต๊ะทำงานที่หลากหลาย

ด้วย ข้อต่อลม ที่มีอยู่มากมาย การเลือกอุปกรณ์ที่เหมาะสมอาจเป็นเรื่องที่ท้าทาย นั่นเป็นเหตุผลที่เราร่วมมือกับ AIGNEP ซึ่งเป็นแบรนด์นิวแมติกส์ชั้นนำ เพื่อนำเสนอคำแนะนำที่เป็นประโยชน์นี้ให้กับคุณ

AIGNEP นำเสนอข้อต่อคุณภาพสูงหลากหลายประเภทเพื่อเพิ่มประสิทธิภาพและความทนทานของระบบนิวเมติกส์ คู่มือนี้จะแนะนำคุณเกี่ยวกับอุปกรณ์นิวเมติกส์ประเภทต่างๆ และช่วยให้คุณตัดสินใจได้อย่างมีข้อมูล

เลือกดูสินค้า ข้อต่อลม จาก AIGNEP

ประเภทของข้อต่อลม

ข้อต่อนิวแมติกส์ และ คอนเนคเตอร์ ที่มีให้เลือกมากมาย การค้นหาอุปกรณ์ที่เหมาะสมจึงเป็นเรื่องยาก คอนเนคเตอร์ลมและอแดปเตอร์เป็น ข้อต่อลม ชนิดพื้นฐานที่สุดที่รวมส่วนประกอบนิวแมติกส์ตั้งแต่สองชิ้นขึ้นไป เช่น ท่อและสายยาง อ่านเพื่อหาข้อมูลเพิ่มเติมเกี่ยวกับตัวเชื่อมต่อทั่วไปและคุณสมบัติหลัก

Elbow Fittings

  • ใช้เปลี่ยนทิศทางลมในระบบนิวเมติกส์
  • มีให้เลือกหลายมุม โดยทั่วไปคือ 90 องศา หรือ 45 องศา
  • ป้องกันการหักงอหรือข้อ จำกัด ในท่อ
  • เหมาะอย่างยิ่งสำหรับการนำทางในที่แคบหรือสิ่งกีดขวาง

ข้อต่อลม ข้อต่องอลม

Straight Fittings

  • อุปกรณ์พื้นฐานที่ใช้เชื่อมต่อท่อสองท่อในแนวเส้นตรง
  • ให้การเชื่อมต่อโดยตรงโดยไม่ต้องเปลี่ยนทิศทางการไหลของอากาศ
  • มักใช้สำหรับขยายหรือต่อส่วนท่อ
  • มีรูปแบบการเชื่อมต่อที่หลากหลาย เช่น การบีบอัดหรือ push-to-connect

ข้อต่อลม ข้อต่อตรง

Y and Tee Fittings

  • ข้อต่อตัววาย แบ่งการไหลของอากาศออกเป็นสองทางแยกกัน ทำให้เกิดการเชื่อมต่อแบบแยกส่วน
  • ข้อต่อตัวที แบ่งการไหลเวียนของอากาศออกเป็นสามทางแยกกัน ทำให้สามารถกำหนดค่าที่ซับซ้อนมากขึ้นได้
  • มีประโยชน์สำหรับการเชื่อมต่อส่วนประกอบหลายชิ้นหรือแยกส่วนไปยังอุปกรณ์นิวเมติกต่างๆ
  • มีรูปแบบการเชื่อมต่อที่แตกต่างกัน รวมถึงการบีบอัด การกดเพื่อเชื่อมต่อ หรือเธรด

ข้อต่อลม ข้อต่อสามทาง

Bulkhead Fittings

  • ออกแบบมาเพื่อสร้างการเชื่อมต่อผ่านแผง ผนัง หรือสิ่งกีดขวาง
  • ช่วยให้สามารถผ่านท่อหรือสายยางได้อย่างปลอดภัยทั้งสองด้านของสิ่งกีดขวาง
  • มีให้เลือกหลายแบบ เช่น แบบตรง แบบข้อศอก หรือแบบที
  • ใช้สำหรับติดตั้งส่วนประกอบในช่องแยกต่างหาก

ข้อต่อลม ข้อต่อตรงยึดตู้

Pneumatic Function Fittings

  • ทำหน้าที่เป็นตัวเชื่อมต่อที่ช่วยเสริมการควบคุมและความปลอดภัยของระบบนิวเมติกส์
  • สามารถนำเสนอฟังก์ชันต่างๆ มากมาย เช่น การปิดกั้น การควบคุมความเร็ว การควบคุมการไหล การจ่ายไฟ และการปิดเสียง
  • ให้การควบคุมและความปลอดภัยเพิ่มเติมภายในระบบนิวเมติกส์



ข้อต่อลม มีประเภทการเชื่อมต่ออะไรบ้าง?

Push-In Fittings

ข้อต่อลม แบบ Push-In Fittings

หากคุณกำลังมองหาการติดตั้งที่รวดเร็วและง่ายดายโดยไม่ต้องใช้เครื่องมือ อุปกรณ์แบบกดเข้าก็เป็นตัวเลือกที่ยอดเยี่ยม ด้วยอุปกรณ์เหล่านี้ เพียงดันท่อเข้าไปในข้อต่อและล็อคเข้าที่อย่างแน่นหนา ข้อต่อฟิตติ้งแบบกดเข้าเหมาะสำหรับการใช้งานที่ต้องประกอบหรือถอดชิ้นส่วนบ่อย เนื่องจากจะช่วยประหยัดเวลาและแรงของคุณ

ฟิตติ้งแบบกดเข้า AIGNEP มีจำหน่ายในวัสดุและรูปแบบต่างๆ รวมถึงรูปแบบการเชื่อมต่อแบบเกลียว เกลียวต่อท่อ และท่อต่อท่อ

ฟิตติ้งแบบดันเข้า AIGNEP QS มีให้เลือกมากมายเพื่อความยืดหยุ่นสูงสุด จับคู่กับท่อ PUN-H สำหรับการใช้งานมาตรฐาน

อ่านข้อมูลเพิ่มเกี่ยวกับ ข้อต่อลมแบบพุชอิน

Threaded Fittings

เมื่อความแข็งแรงและความมั่นคงเป็นสิ่งสำคัญที่สุด ข้อต่อเกลียวคือหนทางที่เหมาะสม ข้อต่อประเภทนี้ประกอบด้วยการขันเกลียวลงที่ขอบด้านใน (ตัวเมีย) หรือด้านนอก (ตัวผู้) ของขั้วต่อ ซึ่งจะถูกวัดเพื่อจับคู่กับเกลียวที่เข้าคู่กันที่ปลายท่อหรือท่อร้อยสาย

ข้อต่อเกลียว (Threaded Fitting)ให้การเชื่อมต่อที่ปลอดภัยและแข็งแรงระหว่างส่วนประกอบต่างๆ ด้วยขนาดเกลียวและการกำหนดค่าที่หลากหลาย คุณจึงสามารถหาขนาดที่เหมาะสมที่สุดสำหรับการใช้งานเฉพาะของคุณได้ ข้อต่อเกลียวเหมาะอย่างยิ่งสำหรับการใช้งานหนักที่ต้องการการเชื่อมต่อที่แข็งแรงและเชื่อถือได้

Tube-to-Tube Fittings

Tube-to-Tube Fittings ตามชื่อแนะนำ เป็นอุปกรณ์ที่ใช้เชื่อมต่อท่อสองส่วนในระบบนิวแมติกส์ อุปกรณ์เหล่านี้ให้การเชื่อมต่อที่ปลอดภัยและเชื่อถือได้ระหว่างท่อสองท่อ ทำให้สามารถถ่ายเทอากาศอัดหรือก๊าซได้ อะแดปเตอร์แบบ Tube-to-Tube มีเส้นผ่านศูนย์กลาง ขนาด และวัสดุที่หลากหลาย



วิธีการเลือกข้อต่อนิวเมติกส์ที่เหมาะสม

เมื่อเลือกอุปกรณ์นิวเมติกส์สิ่งสําคัญคือต้องพิจารณาข้อกําหนดการใช้งานเฉพาะของระบบนิวเมติกของคุณ นี่เป็นสิ่งสําคัญสําหรับการสร้างการเชื่อมต่อที่มีประสิทธิภาพและเชื่อถือได้ในการตั้งค่านิวเมติกของคุณ นี่คือประเด็นสําคัญบางประการที่ควรทราบ:

ต้องใช้การเชื่อมต่อประเภทใด

พิจารณาว่าคุณต้องการ push-in, compression, threaded, barbed หรืออุปกรณ์ประเภทอื่น ๆ ตามท่อหรือส่วนประกอบที่คุณกําลังเชื่อมต่อ

ขนาดท่อ

ตรวจสอบขนาดและขนาดของท่อหรือท่อของคุณเพื่อให้แน่ใจว่าเข้ากันได้กับอุปกรณ์ที่คุณวางแผนจะซื้อ จับคู่ขนาดที่เหมาะสมกับเส้นผ่านศูนย์กลางภายนอก (OD) หรือเส้นผ่านศูนย์กลางภายใน (ID) ของท่อของคุณ



เหมาะสําหรับแรงดันสูงหรืออุณหภูมิสูงหรือไม่?

พิจารณาช่วงความดันและอุณหภูมิในการทํางานของระบบนิวเมติกของคุณ ตรวจสอบให้แน่ใจว่าอุปกรณ์ที่คุณเลือกสามารถทนต่อระดับความดันและอุณหภูมิสูงสุดที่ต้องการโดยไม่ลดทอนประสิทธิภาพหรือความปลอดภัย

  • ข้อต่อฟิตติ้ง AIGNEP เหมาะสําหรับช่วงแรงดันสูงและอุณหภูมิสูง
  • อุปกรณ์ทนทานต่อการเชื่อมกระเด็นและสามารถทนต่อช่วงแรงดันที่ทรงพลังได้ถึง 20 บาร์



ความเข้ากันได้ของวัสดุ

คํานึงถึงความเข้ากันได้ของวัสดุที่เหมาะสมกับของเหลวหรือก๊าซในระบบนิวเมติกส์ของคุณ อุปกรณ์บางอย่างได้รับการออกแบบมาโดยเฉพาะสําหรับการใช้งานหรือของเหลวบางอย่างเช่นสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนอุณหภูมิสูงหรือสารเคมีเฉพาะ

  • ต้องการอุปกรณ์ที่มีคุณสมบัติทนไฟหรือไม่? ข้อต่อฟิตติ้ง AIGNEP มีความปลอดภัยสูงในพื้นที่ที่มีความเสี่ยงต่อการเกิดไฟไหม้



การใช้งานและสภาพแวดล้อม

ประเมินการใช้งานและสภาพแวดล้อมที่เฉพาะเจาะจง พิจารณาปัจจัยต่างๆเช่นการสั่นสะเทือนความชื้นการสัมผัสกับสารเคมีหรือสารปนเปื้อนและข้อกําหนดพิเศษสําหรับการใช้งานตามวัตถุประสงค์

  • หากความปลอดภัยของอาหารเป็นข้อกําหนดที่สําคัญข้อต่อ 53000 Series ของ AIGNEP จะทนต่อสารเคมีรวมทั้งปลอดภัยต่ออาหารและทนต่อการย่อยสลาย
  • เป็นไปตามมาตรฐาน FDA และทนต่อสารทําความสะอาด



ความง่ายในการติดตั้ง

ประเมินความง่ายในการติดตั้งและเชื่อมต่ออุปกรณ์ ตัวอย่างเช่นอุปกรณ์แบบกดเข้าให้การติดตั้งที่รวดเร็วและไม่ต้องใช้เครื่องมือในขณะที่อุปกรณ์บีบอัดอาจต้องใช้เครื่องมือเพิ่มเติมและขั้นตอนการขันให้แน่น

คุณภาพและความน่าเชื่อถือ

มองหาอุปกรณ์จากผู้ผลิตที่มีชื่อเสียงเช่น AIGNEP ซึ่งเป็นที่รู้จักในการผลิตผลิตภัณฑ์คุณภาพสูงและเชื่อถือได้ พิจารณาปัจจัยต่างๆเช่นความทนทานความต้านทานการรั่วไหลและประสิทธิภาพโดยรวม



ข้อต่อลม เชื่อมต่อกับอะไร?

ข้อต่อลม มีความหลากหลายอย่างไม่น่าเชื่อและสามารถเชื่อมต่อกับส่วนประกอบที่หลากหลาย หนึ่งในการเชื่อมต่อที่พบบ่อยที่สุดคือท่อหรือท่อช่วยให้การไหลของอากาศอัดหรือก๊าซทั่วทั้งระบบเป็นไปอย่างราบรื่น ไม่ว่าจะเป็นท่อแข็งหรือยืดหยุ่นอุปกรณ์จาก AIGNEP ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่ปลอดภัยและปราศจากการรั่วไหล

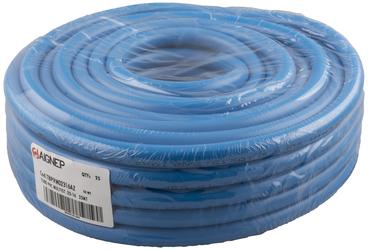

  • ท่อ PVC MULTYLAYER SUPERFLEXIBLE HOSE ยอดนิยมเหมาะสําหรับอุปกรณ์ QS มาตรฐานและติดตั้งง่าย



ข้อต่อลม ยังสามารถเชื่อมต่อกับอุปกรณ์นิวเมติกต่างๆเช่น วาล์ว กระบอกสูบ และ แอคชูเอเตอร์ การเชื่อมต่อเหล่านี้มีบทบาทสําคัญในการควบคุมการไหลทิศทางและความดันของอากาศอัดทําให้การทํางานแม่นยําและมีประสิทธิภาพ

อุปกรณ์อาจเชื่อมต่อกับส่วนประกอบพิเศษ เช่น ตัวกรอง ตัวควบคุม น้ํามันหล่อลื่นและท่อเก็บเสียงไอเสีย การเชื่อมต่อเหล่านี้ช่วยให้มั่นใจได้ถึงการกรองการควบคุมแรงดันการหล่อลื่นและการลดเสียงรบกวนที่เหมาะสมเพิ่มประสิทธิภาพและอายุการใช้งานของระบบนิวเมติกส์ของคุณ

AIGNEP มีอุปกรณ์และส่วนประกอบนิวเมติกส์ที่หลากหลายซึ่งได้รับการออกแบบให้มีประสิทธิภาพสูงทนทานและบํารุงรักษาง่าย



อ้างอิง : RS, AIGNEP
