AIGNEP Series 50010

คุณสมบัติสินค้า:

SKU : AIGNEP Series 50010

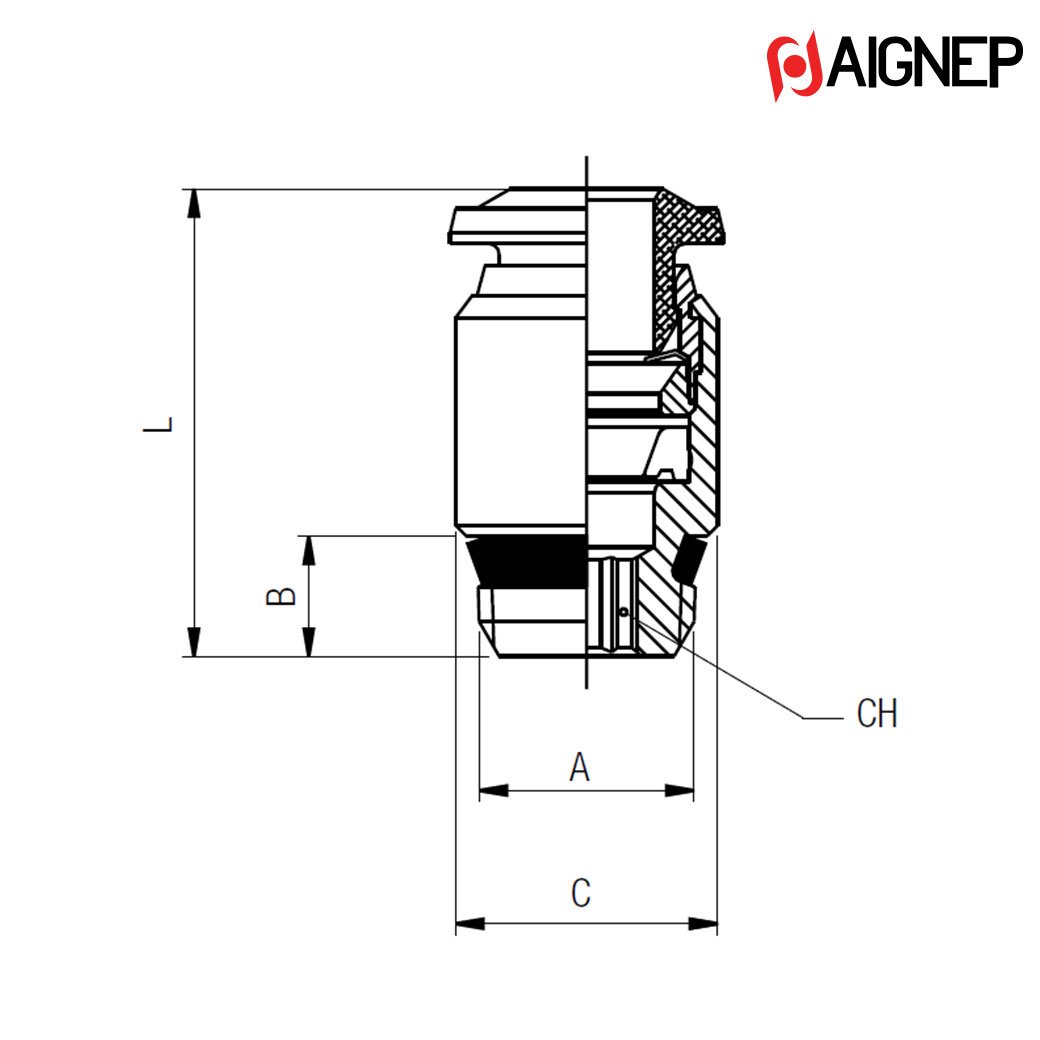

AIGNEP Series 50010 | STRAIGHT MALE ADAPTOR WITH EXAGON EMBEDDED ข้อต่อ และอุปกรณ์ต่อร่วมในระบบลม (PNEUMATIC ACCESSORIES || FITTINGS)

Share

หมวดหมู่ : Pneumatic Pneumatic Fittings Brand Aignep

แบรนด์ : AIGNEP

Share

Description

ข้อต่อ และอุปกรณ์ต่อร่วมในระบบลม (PNEUMATIC ACCESSORIES || FITTINGS)

ข้อต่อคุณภาพดี ข้อต่อเสียบสายลม แบบต่างๆ เช่น ข้อต่อตรงเสียบสายลม เกลียวนอก, ข้อต่อ 3 ทางตัวที (T) หรือตัววาย(Y) เสียบสายลม, ข้องอเกลียวนอก / เสียบสายลม , ข้องอเสียบสายลม 2 ทาง, ภายใต้แบรนไอจ์เนป (AIGNEP) จากประเทศอิตาลีมีหลากหลายรูปแบบ ให้เลือกใช้ตามวัตถุประสงค์ของงาน

For over 40 years Aignep has developed and manufactured fittings for compressed air and fluidtechnology.
The 50.000 serie is the first line launched on the market from Aignep. It is the icon of quality, reliability and endurance in the pneumatic field.


Main advantages
- Quick connection and disconnection
- Full Flow and Vacuum resistant tank to special shaped seals
- 3 threads available, BSPP, BSPT (universal short) & Metric
- Metal Robustness
- Wide Range
- Silicon Free

Applications
- Pneumatic Automation
- Automotive
- Textile, Packaging
- Compressed Air Circuit
- Vacuum

Component Parts and Materials
1. Nickel-plated brass Body
2. Acetalic resin Collet
3. Nickel-plated brass Capsule
4. Steel AISI 301 Clamping washer
5. Technopolymeric positioning ring
6. NBR Molded seal
7. NBR Thread packing
8. Base Threaded Nickel Plated Brass
9. Seeger
10. NBR seal

Connection Tubes
Plastic tubes : PA6, PA11, PA12, Polyethylene, *Polyurethane, PTFE, FEP. *For Polyurethane hoses it is required a minimum hardness of 98 shore.

Threads

• “UNIVERSAL SHORT” Tapered thread.
• Tapered gas in conformity with ISO7.1, BS 21, DIN 2999.
• Parallel gas in conformity with ISO 228 Class A.
• Metric in conformity with ISO R/262.

“UNIVERSAL SHORT”
The “UNIVERSAL SHORT” taper thread has been designed to offer the following advantages to the users:
• reduced overall lenght;
• smaller hex dimensions compared to the parallel threads;
• to allow the assembly with different female threads both taper as well as parallel.

To ensure the right tightening also with surfaces not perfectly flat, without spot-facing, concave convex and with different kinds of chamfers or radius.

Advantages
1. The washer is made in stainless steel ensures the perfect tube clamping with every Kinds of materials without damage the surface. The connection between the tube and the fitting ensure a total tightness even in severe conditions such as impact and vibrations.
2. The particular geometric shape of the seal ensure the perfect tightness even with vacuum.
3. All of threads from this range have been equipped with tightening parts which allow the direct assembly of the fittings, reducing the installation time.
4. All the straight fittings can be assembled also with Allen wrench and it is possible to use them in reduced spaces.
5. Orienting fitting with safety ring Inside.Improved durability to the rotation and traction.


Downloads : Catalog Series 50010
